PLC硬件组态下载

一、硬件组态

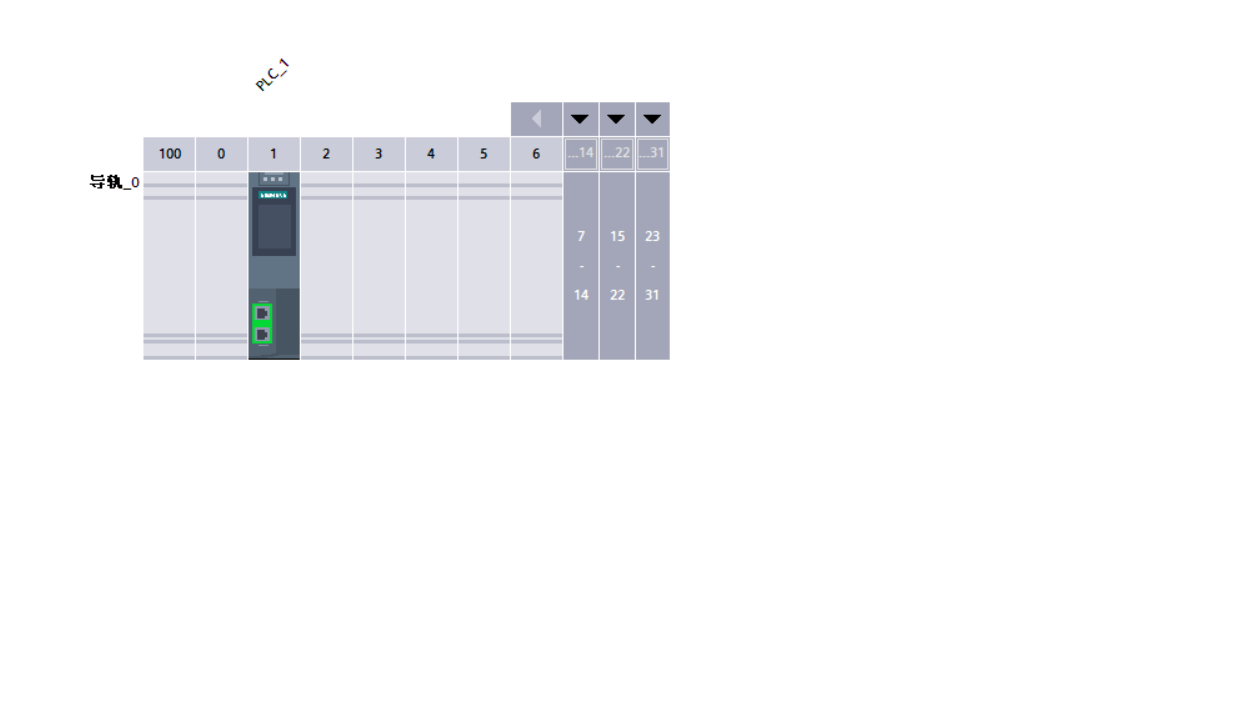

这一步很简单根据实际的配置将所有的硬件设备在软件中组态完成。

组态时对应的IP地址、设备名称、型号规格都要设定好。

注意：

在组态模拟量模块时记得修改通道类型，可以安装模板统一修改，也可以手动一个一个修改。

在组态通讯模块时注意模块的属性设置，按照需求来设置否则会出现一些通讯问题。

在组态ET200SP的模块时需要模块的供电的分配也就是黑白模块的选择，要和硬件排列一致。

将电脑连接到PLC所在的网络内。

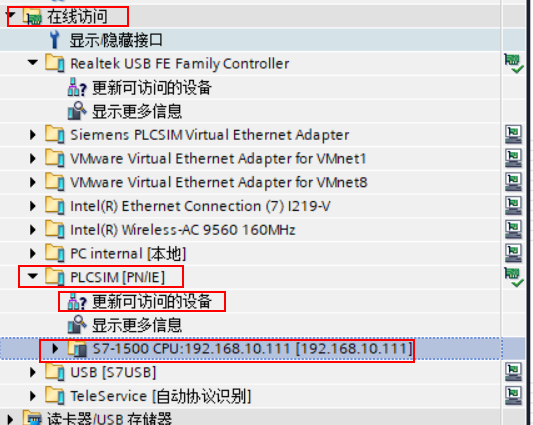

使用博图的在线访问功能，选择自己的网卡，点击更新可访问的设备。即可出现在该网络下可以访问的所有设备。

选择要下载的设备展开，进入在线和诊断。

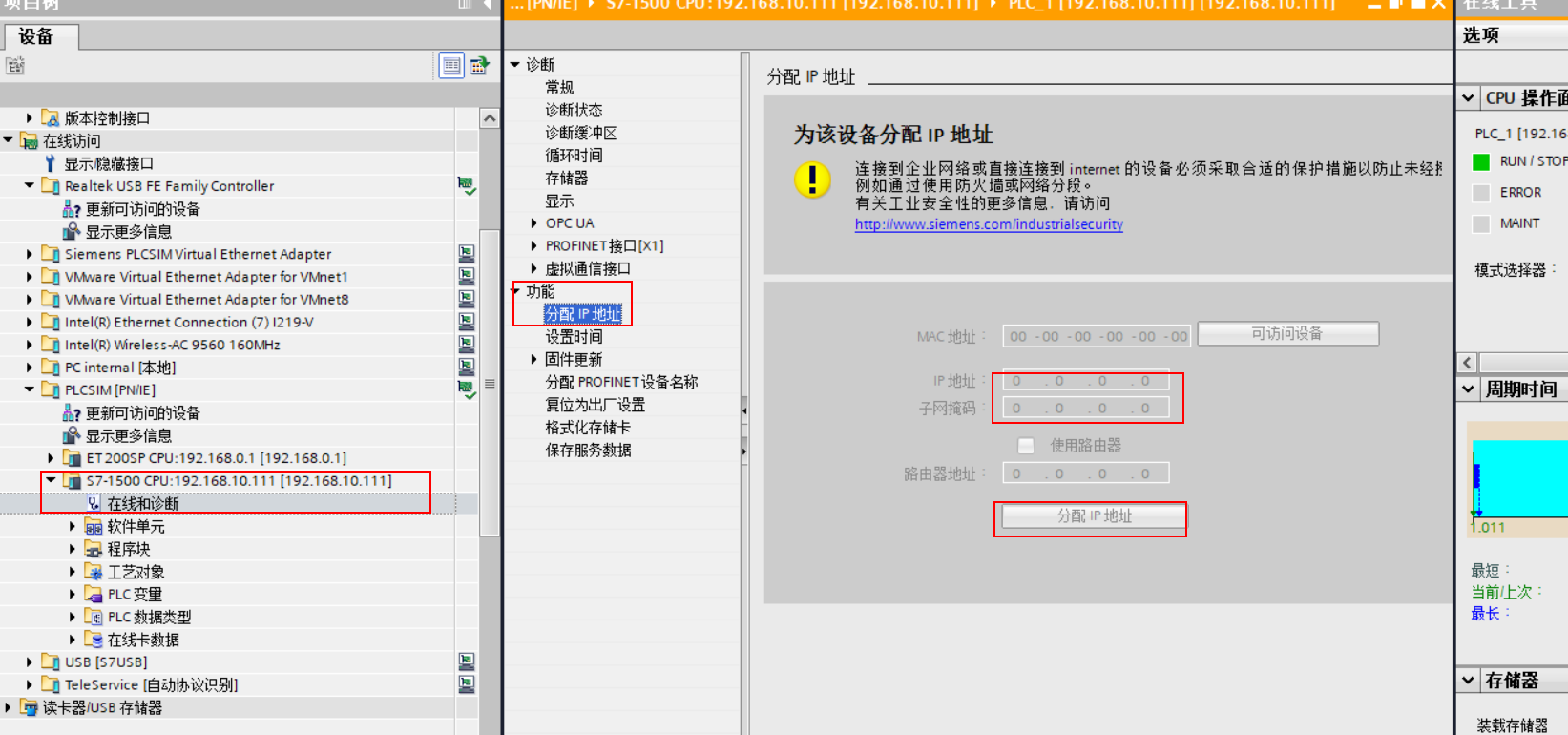

在功能中找到分配IP地址，将软件中组态的IP地址和子网掩码及路由地址(使用路由的话)填写好，点击分配IP地址。

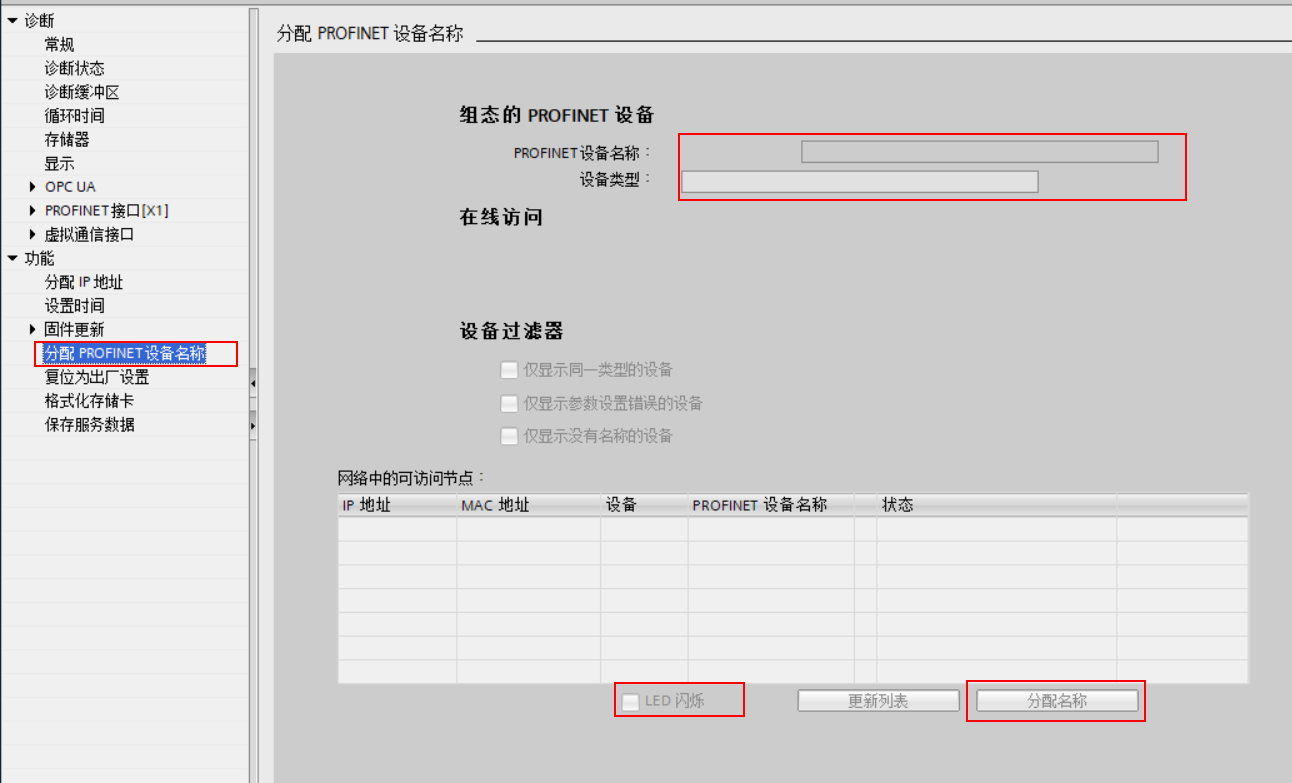

在分配设备名称，将组态的设备名称也分配给该设备。

都分配完成后就可以右键PLC下载硬件了。

注意：

在给硬件分配IP和名称时要先LED闪烁一下，看看当前设备是不是自己要分配的设备，尤其在网络环境复杂的地方不同厂家的设备都在一个网络下时，避免分配错设备。

如果在线后提示下位组件不一致，就是软件中组态的和现场实际的硬件不一致，不一致的方面就三个，IP地址不一致、设备名称不一致、硬件型号不一致从这三个反向去排查问题。

不管是CPU站还是远程站还是其他站，都要分配名称和IP。本质就是PROFNET通讯。
