博图软件基本设置

一、梯形图变量注释默认显示

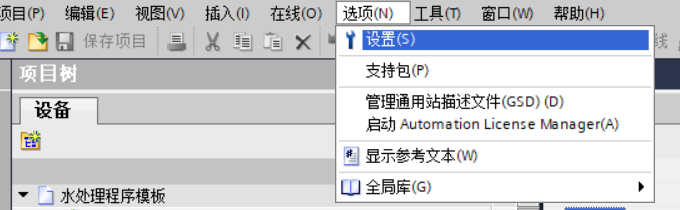

1.打开博图设置

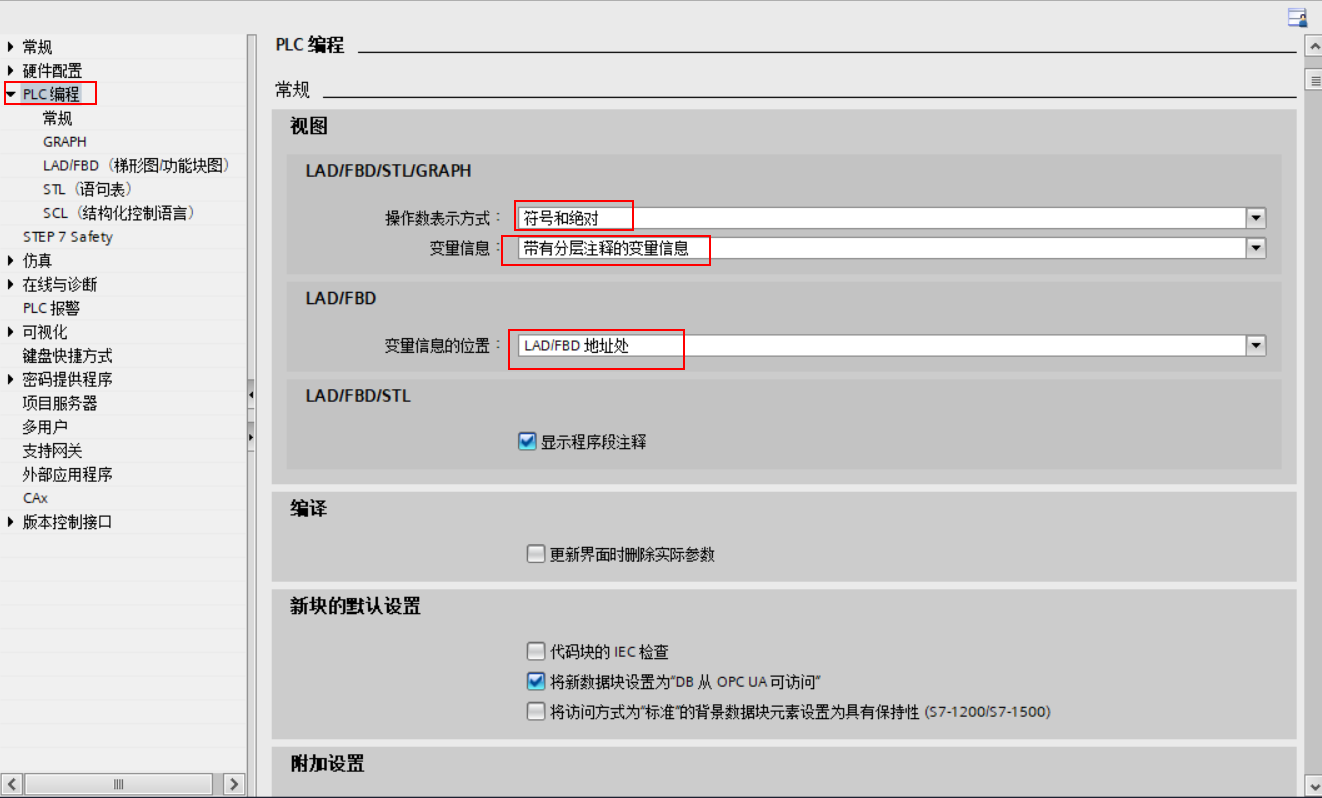

2.选择PLC编程

将操作数表示方式改成 符号和绝对，变量信息改成 带有分层注释的变量信息，变量信息的未知改成 LAD/FBD地址处。

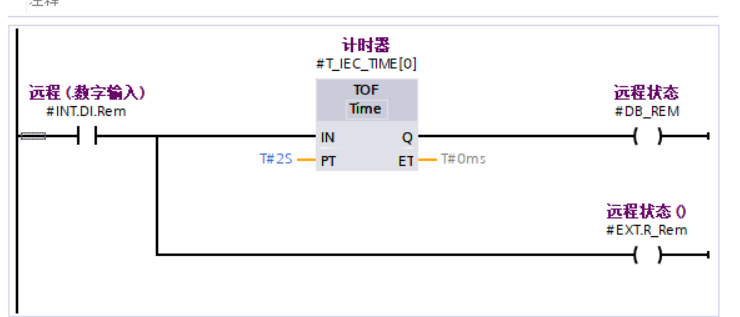

该完后关闭博图重新打开，应用完成。效果如下

二、仿真功能启用

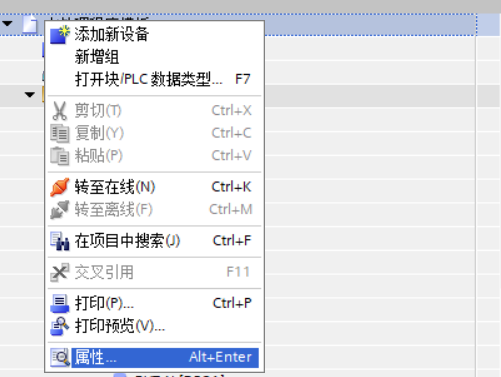

右键当前项目，选择属性

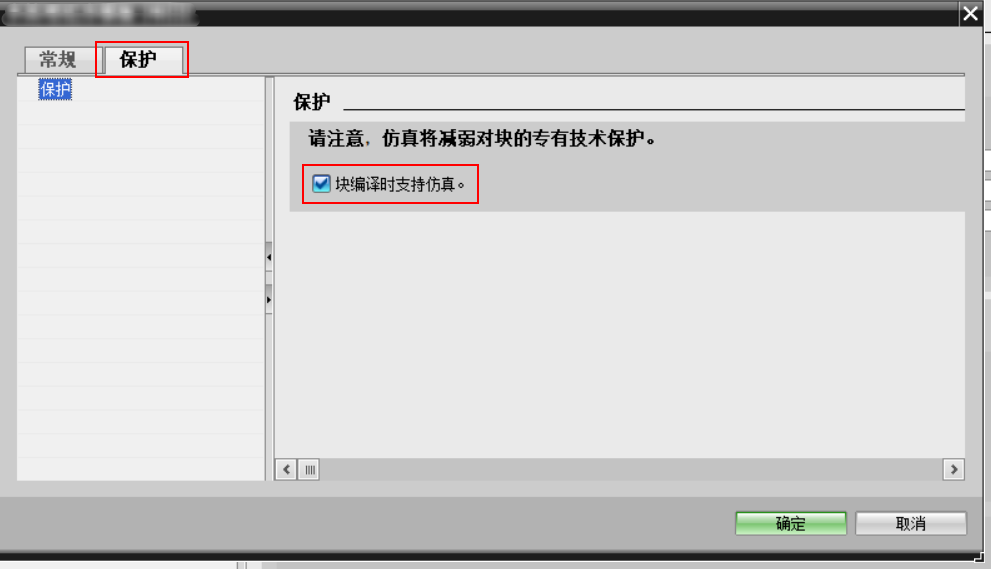

点击保护，勾选块编译时支持仿真。

（使用博图自带的仿真功能时此选项勾不勾选无所谓，在使用S7-PLCSIM Advanced 仿真时必须勾选）
